礦用防爆電機

首頁 > 礦用防爆電機

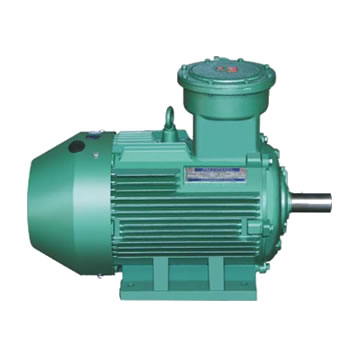

YBK3系列礦用防爆電機-鋼板機殼

銷售類型: 廠價直銷,全國發貨,增值稅發票
電機證件:齊全
防護等級:IP45-IP65
絕緣等級:Y、A、E、B、F、H、C 級
電機電壓:380V,380/660V,660/1140V
安裝方式:B3(臥式,底腳鏈接);B5(立式,法蘭盤連接);B35(立臥兩用,帶底腳和法蘭盤)
額定工作制:連續工作制(S1),短時工作制(S2),斷續工作制(S3)
電機顏色:默認為綠色和藍色,可根據您的需求進行噴漆改色
服務期限: 1年

產品說明
YBK3-100~355煤礦井下用隔爆型三相異步電動機



YBK3防爆電機介紹及標準



YBK3防爆電機全稱:YBK3煤礦井下用隔爆型三相異步電動機,是在YBK2防爆電機的基礎上結合當前國內先進的電磁技術研制而成,該電機具有高效、節能、壽命長、性能好、噪音低、防爆結構先進,起動性能優良、外形美觀、可靠性高、防震、運行不產生火花、使用維護方便等優點。YBK3防爆電機效率指標符合GB18613-2012《中小型三相異步電動機能效限定值及能效等級》電動機能效2級指標,并與IEC60034-30的IE3連結同等。

本系列電動機符合GB755-2008《旋轉電機定額和性能》、企業標準Q/320206JLAB88-2010《YBK3系列煤礦并下用隔爆硯三相異步電動機技術條件(機座號H100-355)》。其防爆性能符合BG3836.1-2010《爆炸性環境第1部分:設備通用要求》和GB3826.2-2010《爆炸性環境第2部分:由隔爆外殼"d"保護的設備》、也符合MT451一l995《煤礦用隔爆型低壓三相異步電動機安全性 能通用技術規范》的規定,制成隔爆科ExdI適用于煤礦井下爆炸性氣體環境的危險場所。也符合IEC79-1,BS4683和EN50018的規定,制成隔爆型。防爆標識為ExdI Mb,使用有爆炸性氣體混合物存在的場所。ExdI Mb適用于煤礦采掘工作面具有甲烷或煤塵的爆炸性混合物存在的工作環境。

本系列電動機的外殼防護等級為IP55,冷卻方式為IC411。

YBK3防爆電機適用于哪些場所?



YBK3防爆電機用作煤礦井用(采掘面以下用),電動機的隔爆結構為ExdI Mb。防爆標志為ExdI Mb適用于含有瓦斯或煤塵的煤礦井下采掘工作面。本系列電動機為鼠籠式隔爆型三相異步電動機,外殼防護等級為IP55,冷卻方式為IC411全封閉自扇冷式。電動機的結構及安裝型式為IMB3、IMB5、IMB35。YBK3防爆電機是為煤礦井下采掘面機械設計的專用電機,機座由鋼板焊接形成,風罩、接線盒、絕緣結構采取加強措施,主要用于煤礦井下惡劣工作環境。





  • YBK3電動機防爆標志代表的意義:ExdIMb

  • Ex:防爆標志

  • d:電氣設備防爆型式(隔爆型)

  • I:電氣設備類別級別(I類)

  • Mb:適用煤礦井下

  • YBK3防爆電機型號:YBK3-160M-4代表的意義

  • Y:異步電動機

  • B:隔爆型

  • K:礦用

  • 3:第三次改型設計

  • 160:電機中心高(160mm)

  • M:機座長度(S=短,M=中,L=長)

  • 4:極數(4極)

如:常用型號有YBK3-132-S1、YBK3-180M、YBK3-355M2、YBK3-315M

YBK3防爆電機運行條件
額定電壓:380V、660V、1140V、380/660V、660\1140V。
額定頻率:50Hz
工作方式:連續工作制S1。
特殊需求時需要特別注明。
YBK3防爆電機環境要求使用標準
海拔不超過1000米,環境空氣溫度:周圍空氣最低為-15℃,最高為35℃煤礦井下采掘工作面,環境空氣最人相對濕度不超過95%(當溫度為25℃時)



YBK3防爆電機結構以及安裝方式



YBK3防爆電機的隔爆結構為ExdI Mb。

YBK3防爆電機的的主體外殼防護等級為IP55

YBK3防爆電機的冷卻方式為IC410,IC411

YBK3防爆電機的絕緣等級為F級,定子繞組溫升裕度大,壽命長。

YBK3防爆電機有一個圓柱形軸伸,借聯軸器或正齒輪傳動。

YBK3防爆電機轉子采用鑄鋁結構。轉子經過動平衡檢測,YBK3防爆電機運轉平穩,振動小,噪音小。

YBK3防爆電機定,轉子沖片采用高導磁,低損耗優質電工硅鋼片,YBK3防爆電機損耗低,效率高。

YBK3防爆電機定子繞組采用高強度聚酯漆包圓銅線,并經VPI真空加壓浸漆處理,成為一個完整的整體,繞組絕緣具有良好的電氣,機械,防潮性能及熱穩定性。

YBK3防爆電機軸承用YBK3防爆電機專用低震動,低噪聲軸承,機座號132以下才有雙面密封軸承,在軸伸端裝用波形彈簧墊圈,以適度壓靠軸承,有效抑制YBK3防爆電機運轉時產生的震動和噪聲。機座號160以上采用內外蓋結構,并在軸承部位擋圈軸向固定,有效地防止YBK3防爆電機轉子的軸向串動。

YBK3防爆電機風扇,風罩的材料。YBK3防爆電機采用防靜電塑料風扇,其轉動慣量小,損耗低,全系列風扇與軸采用鍵聯接,運行可靠。風罩為鋼板結構,在防止一定大小的外物侵入的前提下得到最大面積的通風量,使風路暢通。

YBK3防爆電機有以下3種基本結構型式: B3有底座,無直連安裝法蘭盤,B5無底座,有直連安裝法蘭盤,B35有底座,有直連安裝法蘭盤。



YBK3防爆電機臥式安裝方式圖

YBK3防爆電機立式安裝方式圖



安裝外形尺寸
