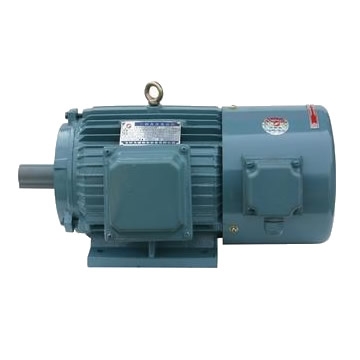

TYPX變頻永磁同步電機概述：

該系列產品的效率指標符合GB30253-2013《永磁同步電動機能效限定值及能效等級》的，級標準二為全封閉它扇或自扇冷結構、防護等級IP55. F級絕緣、S1工作制。其安裝尺寸與YE3系列電動機相同。(注:T同步; Y永磁;PCx超高效變頻)

該系列產品廣泛用于石油、化工、電力、交通、紡織、工礦企業及電動汽車、拖動抽油機、電梯、風機、水泵、壓縮機、皮帶機、機床等各種機械。

變頻永磁同步電機由三相50赫茲電網供電丈互行.具有軟起動能力。根據用戶要求，提供各種極數的380V、6B0V、1140V等級的電機;電機的基本頻率可以創泛計成10hz~100hz之間的任意值;搭配出各種轉速的電機 使電機與變頻器都工作于設計值。并實現調頻調速節能，產生最大效益。

TYPX系列超高效率變頻調速三相永磁同步電動機（機座號80-355）（以下簡稱電動機）,按照Q/NY-010-201５《TYPX系列變頻調速超高效率三相永磁同步電動機技術條件》制造并按照GB3836.2-2013《永磁同步電動機能效限定值及能效等級》制造，電機能效符合國家1級能效標準。電機結構為全封閉它扇或自扇冷結構，防護等級為IP55，絕緣等級F,工作制為S1。其安裝尺寸與YE3系列電動機相同。

      電動機電氣性能執行GB/T 22711-2008《 高效三相永磁同步電動機技術條件（機座號132～280）》，和Q/NY-010-2015《TYPX系列超高效率變頻調速三相永磁同步電動機技術條件》（機座號80-355）。該系列產品具有變頻調速能力，在25%-120%負載范圍內，相對于同規格異步電動機均具有更高的效率，經濟運行范圍寬，具有顯著的節能效果。電機溫升低，在額定負載下，電機的溫升在30-50K。

       永磁同步電機廣泛用于石油、化工、電力、交通、紡織、工礦企業及電動汽車、拖動抽油機、電梯、風機、水泵、壓縮機、皮帶機、機床等各種機械。

TYPX變頻永磁同步電機有哪些特點？

1、該系列產品具有變頻調速能力，在25%一120%負載范圍內，相對于同規格異步電動機均具有更高的效率、經濟運行范圍寬、具有互已著的節能效果。電機溫升低、在額定負載下，電機的溫升在30-50K

2、高效節能:與異步變頻調速電機相比，高效節能。同規格相比，該系列電機效率比異步變頻電機效率高3~10個百分點。以1.5kW為例，兩者效率差近7個百分點；

3、可精確調速:與異步變頻系統相比，無需編碼器即可進行準確的速度控制；

4、高功率因數:既可減少無功能量的消耗，又能降低變壓器的容量。

TYPX變頻永磁同步電機安裝參數

機座號：H80~355
額定電壓：380、660、1140、380/660、660/1140V
額定頻率：50Hz
安裝方式：IMB3、IMB5、IMB35
冷卻方式：IC411

1.產品型號及意義

 2.基本參數
 額定電壓：380V、600 V、1140 V、380/660 V、660/1140 V
 調頻范圍：5-50HZ、50Hz-100Hz、5-100Hz
 功率范圍：0.18-375KW
 絕緣等級：F
 防護等級：IP55
 冷卻方式：IC411
 安裝方式：IMB3、IMB5、IMB35

3.使用范圍及使用條件

3.1 使用條件

3.2.1 環境空氣溫度隨季節而變化，但不超過40℃。

3.2.3 環境空氣最大相對濕度不超過95％（當溫度為25℃時）。

3.2.4 額定電壓為380V、660V、1140V、380V/660V、660/1140V。

3.2.5 額定頻率為50Hz。調頻范圍：有5Hz-50 Hz、50 Hz -100 Hz、5 Hz -100 Hz（可根據客戶要求而定）。無鼠籠式繞組的變頻調速永磁同步電動機適用于變頻器啟動(建議選用失量型變頻器)。自啟動變頻調速同步電動機適用于50HZ正弦電源及變頻器作電源。

3.2.6 電動機的定額是以連續工作制（S1）為基準的連續定額，允許滿壓起動。

3.2.7 電動機采用F級絕緣，定子繞組的溫升（電阻法）按80K考核（其中機座號315L的2、4極和機座號355，允許按105K考核）。

4.電動機的安裝結構型式及主要規格

本系列電動機的結構及安裝型式見表1。

表   1

4.2 本系列電動機的主要規格見表2。

表   2
