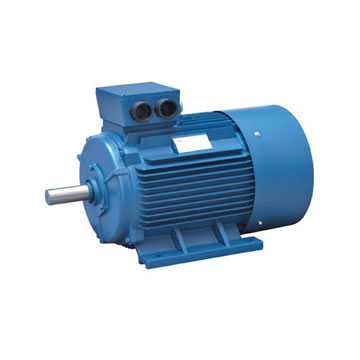

YE3三相異步電動機-電動機介紹:
YE3超高效率電機采用了高導磁低損耗冷軋無取向硅鋼片,具有超高效,節能,低振動,低噪音,性能可靠,安裝維護方便等特點??捎糜趬嚎s機,風機,水泵,破碎機等機械設備,及在石油,化工,醫藥,礦山及其它環境條件比較惡劣的場合作動力源使用。YE3電機是國家主導推廣取代Y,Y2,Y3,YX3系列電機的最新型號,在目前國際能源越來越緊張的情況下,高效率電機成為市場寵兒,必將逐步取代老型號高耗能的Y系列電機。
YE3系列超高效率電動機標準:
YE3系列超高效率電動機的型式、基本參數與尺寸、技術要求、檢驗規則、標志、包裝及保用期的要求。
YE3系列(IP55)超高效率三相異步電動機(機座號80~355)。凡屬本系列電動機所派生的各種系列電動機也可參照執行。
GB/T191-2008 包裝儲運圖示標志
GB755-2008 旋轉電機定額和性能
GB/T997-2008 旋轉電機結構型式、安裝型式及接線盒位置的分類(IM代碼)
GB/T1032-2005 三相異步電動機試驗方法
GB1971-2006 旋轉電機線端標志與旋轉方向
GB/T1993-1993 旋轉電機冷卻方法
GB/T4772.1-1999 旋轉電機尺寸和輸出功率等級第1部分機座號56~400和凸緣號55~1080
GB/T4942.1-2006 旋轉電機整體結構的防護等級(IP代碼)分級
GB10068-2008 軸中心高為56mm及以上電機的機械振動振動的測量、評定及限值
GB/T10069.1-2006 旋轉電機噪聲測定方法及限值第1部分:旋轉電機噪聲測定方法
GB/T12665-2008 電機在一般環境條件下使用的濕熱試驗要求
GB14711-2006 中小型旋轉電機安全要求
GB/T22719.1-2008 交流低壓電機散嵌繞組匝間絕緣第1部分:試驗方法
GB/T22719.2-2008 交流低壓電機散嵌繞組匝間絕緣第2部分:試驗限值=
YE3電機型式、基本參數與尺寸:
電動機型號解析
示例1:YE3-132S1-2
2極數
132表示中心高,S表示機座長,1表示1號鐵心長
超高效率三相異步電動機
示例2:YE3-3551-4
4極數
355表示中心高,1表示1號鐵心長
YE超高效率三相異步電動機,3表示第三次修改技術方案
YE3電動機的結構及安裝型式:
機座號 結構及安裝代號(IM)
80~112 B14、B34、V18、V19
80~160 B3、B5、B6、B7、B8、B35、V1、V3、V5、V6、V15、V17、V35、V37
180~280 B3、B5、B35、V1
315~355 B3、B35、V1
電動機的定額是以連續工作制(S1)為基準的連續定額。
電動機的額定頻率為50Hz,額定電壓為380V。功率在3kW及以下者為Y接法,其它功率均為接法。
電動機應按下列額定功率制造:
0.75kW,1.1kW,1.5kW,2.2kW,3kW,4kW,5.5kW,7.5kW,11kW,15kW,18.5kW,22kW,30kW,37kW,45kW,55kW,75kW,90kW,110kW,132kW,160kW,200kW,250kW,315kW,355kW,375kW。
