產品說明

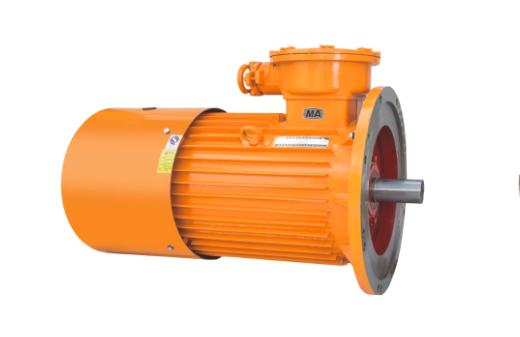

該系列電動機適用于煤礦井下驅動刮板輸送機、帶式輸送機、轉載機等機械設備。

輸送機用隔爆型三相異步電動機(輸送機用防爆電機)，其防爆安全性能符合GB3836.1-2010《爆炸性氣體環境用電氣設備第1部分：通用要求》及GB3836.2-2010《爆炸性氣體環境用電氣設備 第2部分：隔爆型“d”》的規定，是為驅動煤礦井下采掘工作面可彎曲刮板輸送機、皮帶輸送機或其它設備配套的專用電動機。

性能特點

　　1、本系列電機采用鋼板焊機座，堅固美觀冷卻效果好，具有頻繁啟動、過載能力強、防護性能好等特點。

　　2、在技術上采用特殊設計，性能上起動轉矩大、過載能力強，特別適合驅動井下各種運輸機。

　　3、電機底座均用QT450球墨鑄鐵鑄造而成，端蓋、內檔接線盒、接線蓋采用HT250鑄鐵鑄造，具有很高的機械強度。

質量保證

　　1、本系列電機采用F級絕緣，防護等級為IP55，采取自身冷卻方式，連續運轉方式。振動電機允許滿壓直接起動。

　　2、執行國家級行業標準，隔爆型性能按GB3836.1-2000/GB3836.2-2000規定，制成隔爆型，防爆標志為“ExdⅠ”。

　　3、本產品均由國家防爆電氣產品質量監督檢驗中心檢驗，確保產品安全、可靠，有礦用產品安全標志證書、全國工業產品生產許可證書、防爆合格證書，可放心選購。



YBS系列輸送機用防爆電機使用條件



    額定電壓：380V/660V、660V/1140V

    額定頻率：50Hz

    功率范圍：4-125kw

    防護等級：IP44（接線盒IP54)

    絕緣等級：F（或H級）

    安裝形式：IMB3, IMB5, IMB10等

YBS系列輸送機用防爆電機其它參數

1)電動機的主體外殼防護等級為IP44,接線盒防護等級為IP54。

2)電動機的冷卻方式為IC411。

3)電動機的結構及安裝方式為IMB3、IMB5、IMB10。

4)電動機的額定工作方式為S1。

5)電動機的額定功率為50Hz。

6)電動機的額定電壓為380V/660V、660V/1140V。

7)電動機的絕緣等級為F級。

YBS系列輸送機用防爆電機應用設備

煤礦中的刮板運輸機，帶式輸送機，轉載機，破碎機。

YBS系列輸送機用防爆電機安裝及外形尺寸

機座無底座，端蓋有凸緣

安裝及外形尺寸

機座無底腳，端蓋無凸緣

DSB輸送機用防爆電機型號說明

D S B- 40 – 4



D:特種電機



S:輸送機用



B:隔爆型



-40:功率



-4:極數。

YBS系列輸送機用防爆電使技術參數



型號		極數	額定 功率(KW)	額定 電壓(V)	額定電流(A)	額定頻率(Hz)	接法	絕緣等級	工作定額	防護等級
YBS	15	4	15	380/660 660/1140	30.3/17.4 17.4/10	50	△/Y	F	SI	IP55
	17	4	17	380/660 660/1140	33.7/19.4 19.4/11.2	50	△/Y	F	SI	IP55
	18.5	4	18.5	380/660 660/1140	36.7/21.2 21.2/12.2	50	△/Y	F	SI	IP55
	22	4	22	380/660 660/1140	43.4/25 25/14.4	50	△/Y	F	SI	IP55
	30	4	30	380/660 660/1140	58.1/33.8 33.8/19.5	50	△/Y	F	SI	IP55
	40	4	40	380/660 660/1140	76.3/44 44/25.4	50	△/Y	F	SI	IP55
	55	4	55	380/660 660/1140	103.3/59.6 59.6/34.3	50	△/Y	F	SI	IP55



安裝尺寸







型號		極數	B5凸緣安裝					B3地腳安裝						軸伸						重量
			P	M	N	L	K-S	A	B	C	H	L	K-S	E	D		G		F	B5	B3
																B5	B3	B5	B3
YBS	15	4	400	350	300	710	4- Ф19	279	241	121	180	710	4-Ф15	110	48	37	42.5	12	14
	17	4	400	350	295	725	4-Ф19	279	241	121	180	725	?4-Ф16	110	42	37	37	12	15
	18.5	4	400	350	300	745	?4-Ф19	279	279	121	180	745	4-Ф15	110	48	42.5	42.5	14	14
	22	4	500	450	400	725	4-Ф19 8-Ф19	356	286	149	225	725	4-Ф20	110	48	42.5		14		255	250
	30	4	500	450	400	780	4-Ф19 8-Ф19	356	311	149	225	780	4-Ф20	110	48	42.5		14		290
	40	4	545    550	500	450	830  753	8-Ф19	406	311	168	250	850    880	4-Ф25	110    140	55 60	49	53	16	18	365	380
	55	4	550    545	500	450	929 899	8-Ф19	406	349	168	250	929    899	4-Ф24	140    110	60    55	54.5	49	18	16	380

 YBS系列輸送機用防爆電機——B5（法蘭盤）安裝尺寸對照表：

注：B5安裝，75kw，90kw的法蘭盤尺寸分大、中、?。?中尺寸，在購買時請一定要溝通，達成一致，以免增添不必要的麻煩。

YBS系列輸送機用防爆電機——B3（地腳連接）安裝尺寸對照表：



訂購須知:

訂貨時須注明電動機型號、極數、額定功率、額定電壓、額定頻率、安裝結構型式、防護等級、環境要求等。
